一、U型钢走线架是什么？

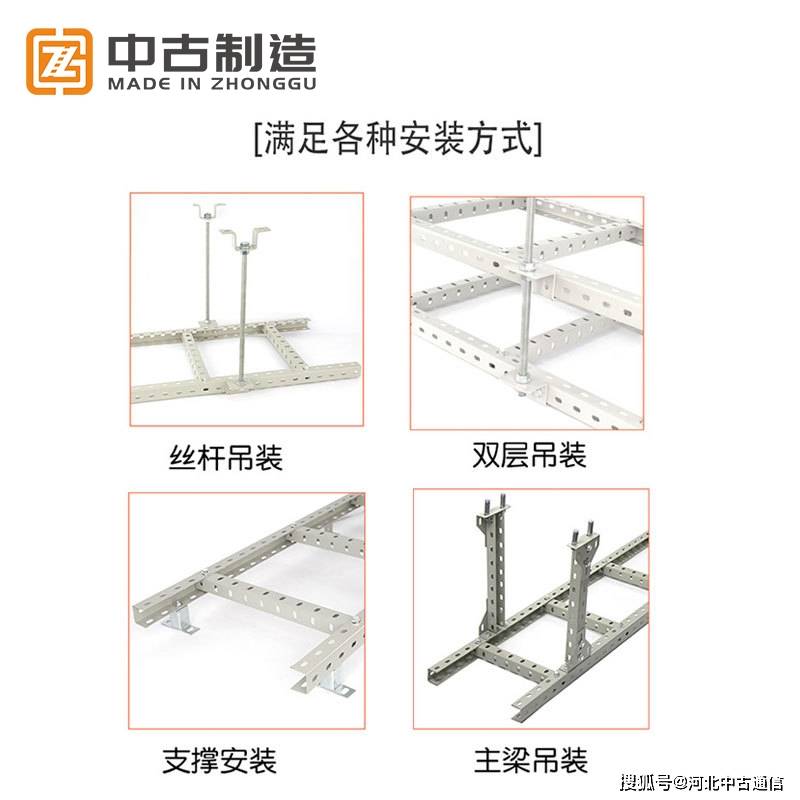

U型钢走线架是一种由Q235碳钢制成的开放式线缆支撑结构，广泛应用于通信机房、数据中心及电信基站等场景。其主体由U型边梁与横档通过螺丝紧固拼装而成，结构简洁、模块化程度高，支持单层、双层或多层组合，可灵活实现水平与垂直布线。材料厚度常见为1.5mm、2mm、2.5mm或3mm，重型型号每米承重可达300kg以上，轻型型号不低于200kg/m。表面处理采用热镀锌或静电喷塑工艺，兼具优异的防腐性、耐久性与色彩定制能力，符合国内通信机房布线规范基础设施标准。

二、U型钢走线架的主要用途

• 线缆集中管理：统一规范光缆、网线、电源线等各类线缆的敷设路径，避免交叉缠绕，提升布线清晰度。

• 承重支撑：承担大量线缆及附属设备的重量，防止因长期负载导致的变形、下垂或断裂风险。

• 增强散热性能：开放式结构促进空气自然对流，有效降低线缆工作温度，延长使用寿命，避免因过热引发的信号衰减或设备故障。

• 降低电磁干扰（EMI）：金属材质本身具备屏蔽效应，配合强弱电分离布线，可显著减少通信信号受电力线干扰。

• 支持模块化扩容：通过增减横档或叠加层板，可随业务增长灵活扩展布线容量，无需拆除重建。

• 提升维护效率：线缆布局一目了然，故障排查、更换或新增操作可在数分钟内完成，大幅缩短运维停机时间。

三、U型钢走线架的安装位置规范

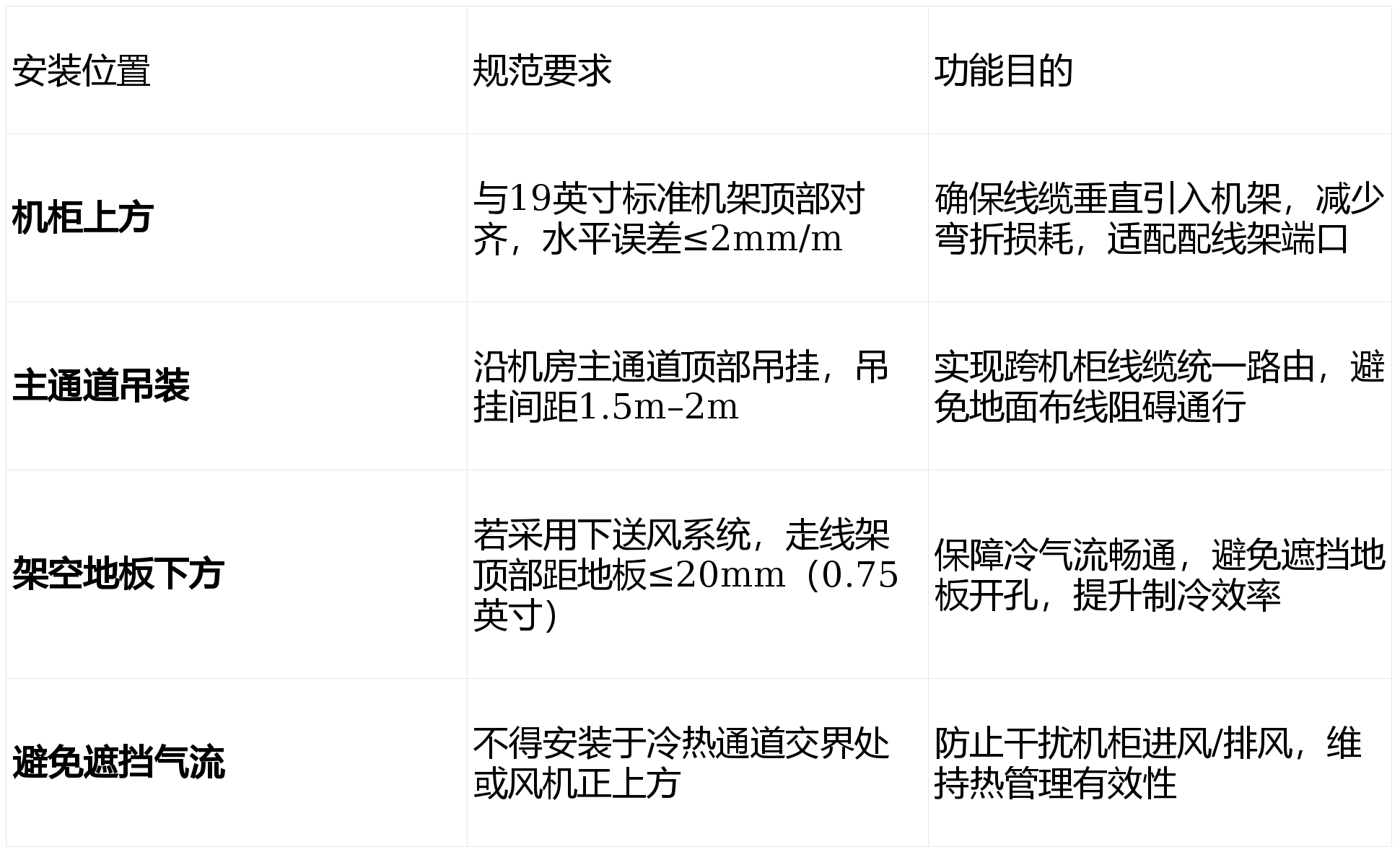

根据相关安装标准，U型钢走线架在通信机房中的安装遵循以下关键位置原则：

安装时应使用水平仪校准，螺丝扭矩控制在2–3N·m，确保结构稳定且不损伤机架立柱。

四、U型钢走线架在布线系统中的运行机制

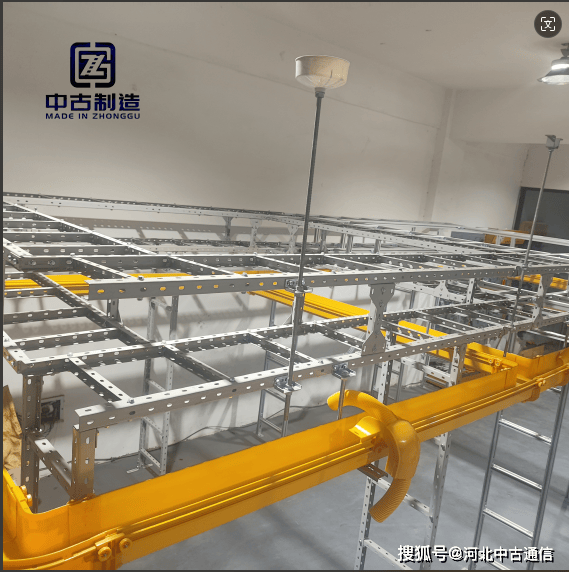

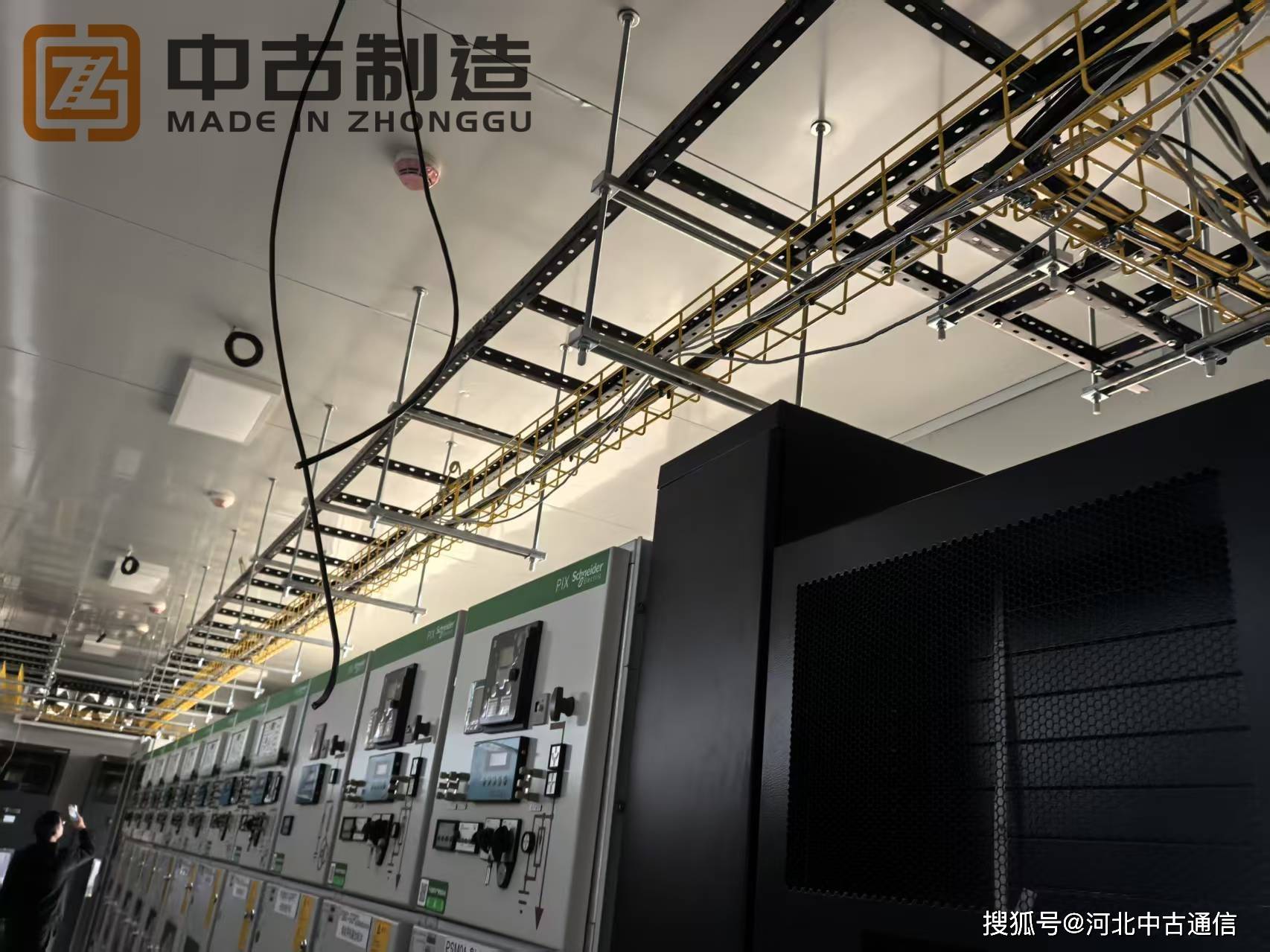

U型钢走线架并非孤立存在，而是作为分层布线架构的核心物理载体，与以下组件协同运行：

• 配线架系统：与MDA（主配线区）、HDA（水平配线区）、EDA（设备配线区）三级架构无缝衔接，实现从核心交换机到服务器端口的端到端线缆路由。

• 光纤管理单元：在走线架下方或侧面集成光纤配线架（ODF）与熔接盒，实现光纤跳线的有序收纳与弯曲半径控制（≥40mm）。

• 电源线槽：与独立的电源桥架并行安装，保持强弱电间距≥300mm，实现电气隔离与安全冗余。

• 固线器与标签系统：配合固线器与电子标签，实现每根线缆的精准标识与快速定位，支持自动化运维系统集成。

该系统支持热插拔式维护：在不中断其他链路的前提下，可单独更换某段线缆或新增端口，保障7×24小时业务连续性。

五、总结：U型钢走线架在布线系统中的核心作用

U型钢走线架是现代通信机房标准化、高可靠、可扩展布线体系的基石。相比传统扎带绑扎、PVC线槽等简易方式，其在结构强度、散热效率、电磁兼容性与运维便捷性四大维度实现质的飞跃。它不仅解决了线缆杂乱、维护困难、扩容成本高等痛点，更通过与TIA-942、YD/T 5221等国际国内标准的深度契合，成为电信运营商与大型IDC的强制性基础设施配置。

在河北石家庄等北方地区，其热镀锌工艺更能有效应对冬季低温、湿度变化带来的腐蚀风险，保障长期稳定运行。其重要性不仅体现在物理层面的线缆承载，更在于支撑了整个通信网络的可用性、可管理性与可持续发展能力。没有U型钢走线架，现代高密度、高可靠通信机房的建设与运维将无从谈起。

结论 ：U型钢走线架是通信机房布线系统中不可或缺的“骨架”，是实现智能化、模块化、高可用网络架构的物理前提。其作用，远不止于“放线”，而是构建数字基础设施安全运行的底层保障。
