一、光纤槽道概述

光纤槽道(Fiber Optic Raceway)是专门为布放和管理光纤线缆而设计的走线槽系统，又称光纤走线槽道或尾纤槽。

作为综合布线设施中的关键组件，它主要由阻燃工程塑料(如ABS)、铝合金或钢材制成，采用注塑或挤出工艺生产，

主体结构包括走线槽道、支架、波纹管及连接件等部分。

光纤槽道在布线系统中具有三大核心功能：

1. 光纤保护与管理：通过槽体结构隔离外界机械损伤和环境影响，延长光纤使用寿命；

2. 灵活布线：模块化设计支持快速安装各类弯头、三通等配件，适应不同走向需求；

3. 安全防护：阻燃材质有效降低火灾风险，部分钢制槽道还通过喷塑工艺防静电。

光纤槽道采用全圆弧设计，所有转角弧度确保光纤弯曲曲率半径R≥40mm，表面光滑无毛刺，

槽体内无突兀物和螺钉，配有移动出线口，出线位置灵活。

二、光纤槽道的主要材质及特性

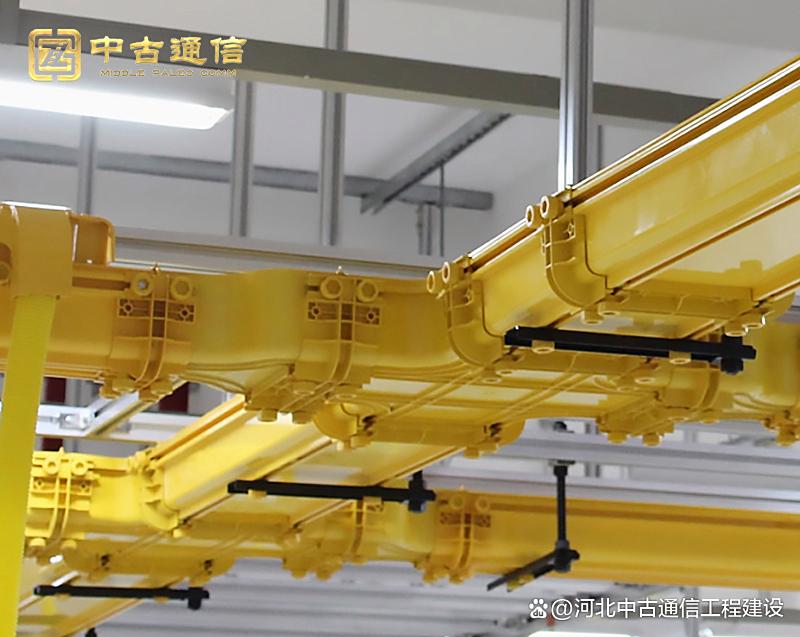

1. 塑料材质光纤槽道

塑料光纤槽道是根据高标准机房建设要求，吸收国外产品优点结合中国国情而开发的新产品，

槽体及出纤口等配件采用优质阻燃材料。

主要特性：

• 轻质：自重轻，便于搬运和安装，特别适合在需要轻量级设备的环境中使用；

• 耐腐蚀：具有良好的抗腐蚀性能，能够在潮湿环境下保持较好性能；

• 安装便捷：配件大多为塑料材质，安装拆卸快捷，后期维护成本低廉；

• 阻燃性能：所有塑料件的燃烧性能等级达到GB/T2048-1996~FV-0级；

• 成本优势：原材料采购成本和生产工艺复杂度均低于金属材质，大幅降低整体制造成本。

常见规格包括：高度100mm，宽度120mm、240mm、360mm等。

2. 金属材质光纤槽道

金属光纤槽道通常由钢材制成，具有坚固的结构，用于要求高度保护和耐用性的环境。

主要特性：

• 高强度：具有良好的抗压性和抗冲击性，能够承受较大的外力作用；

• 耐久性：通过涂漆或镀锌等表面处理，防止生锈腐蚀，延长使用寿命；

• 防护性能：为光纤提供坚固的防护外壳，特别适用于工业设施或需要额外物理安全性的场所；

• 防火性能：部分钢制槽道通过喷塑工艺防静电，有效抑制火势蔓延。

常见规格包括：高度150mm，宽度600mm、800mm等。

3. 铝合金材质光纤槽道

铝合金光纤槽道是针对光纤槽道使用的各项环境和场所开发的新型高标准机房所需产品。

主要特性：

• 轻质：相对于其他金属如钢铁，具有较低的密度，便于搬运和安装；

• 耐腐蚀：表面会形成氧化膜，能够防止进一步的氧化和腐蚀；

• 导电性：具有良好的导电性能，适用于电气系统中需要导电的场合；

• 美观性：具有金属外观，可以与周围环境相协调，提供美观的布线解决方案；

• 环保性：是可回收材料，对环境影响较小。

铝合金光纤槽道分为两款：一款是光纤槽道铝合金侧边加底；另一款是全铝合金型材光纤槽道。

三、不同材质光纤槽道的应用场景及选择标准

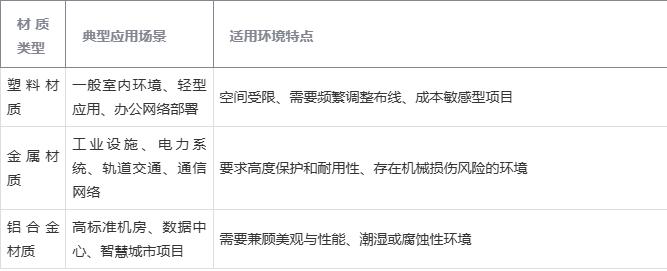

1. 应用场景对比

具体行业应用案例：

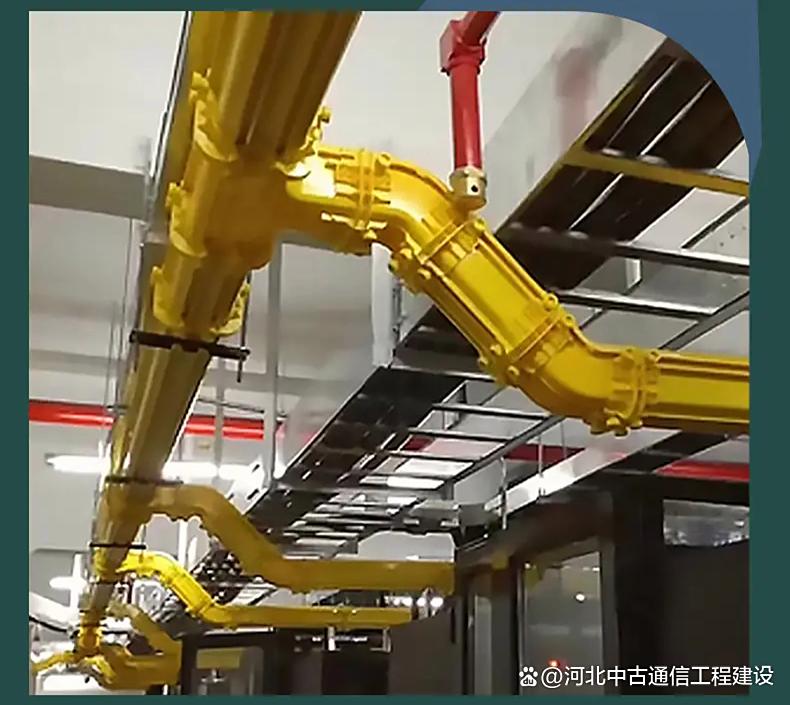

• 数据中心建设：阿里巴巴、腾讯等大型互联网企业采用光纤槽道管理服务器机柜间的高密度光纤布线；

• 通信机房改造：铝合金走线架与光纤槽道搭配使用可使安装时间缩短30%；

• 医疗行业：采用阻燃ABS材料的光纤槽道，保证在极端环境中不会产生有毒气体。

2. 材质选择的技术考量

选择光纤槽道材质时需考虑以下技术参数：

• 承重能力：每米承重≥50Kg；

• 弯曲半径：确保光纤弯曲曲率半径R≥40mm；

• 阻燃等级：塑料件应达到GB/T2048-1996~FV-0级；

• 环境适应性：具有高阻燃、耐持久性、高稳定性、绝缘、防褪色等性能。

环境因素考量：

• 温湿度条件：高温高湿环境优先考虑耐腐蚀材质；

• 电磁干扰：需要抗电磁干扰的场所考虑金属材质；

• 防火要求：严格防火要求的场所需选择高阻燃等级产品；

• 美观需求：对外观要求高的场所可考虑铝合金材质。

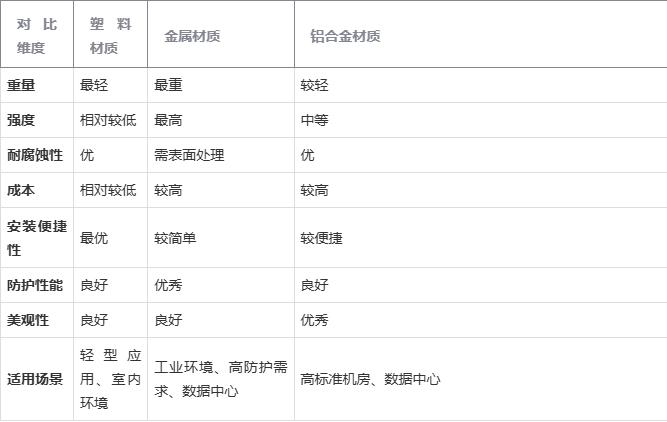

3. 各材质优缺点综合对比

四、总结与选择建议

光纤槽道作为现代通信网络基础设施的重要组成部分，其材质选择直接关系到光纤网络的可靠性、

安全性和维护便捷性。通过本报告的分析，我们可以得出以下结论：

1. 塑料光纤槽道最适合预算有限、安装环境简单、不需要极高防护性能的场合，如普通办公环境、小型机房等；

2. 金属光纤槽道在需要极高物理防护和耐久性的工业环境、户外场所中表现最优，但需考虑其重量和安装难度；

3. 铝合金光纤槽道在高标准数据中心、对美观和性能都有要求的场合中具有明显优势，但成本较高。

在实际应用中，结合使用不同材质的光纤槽道往往能取得最佳效果。例如，在数据中心建设中，

主通道可采用铝合金槽道保证整体美观和性能，而到机柜的末端布线则可使用塑料槽道以降低成本和提高安装灵活性。

选择最适合的光纤槽道材质，需要综合考虑项目预算、环境条件、安全要求和长期维护成本等多方面因素。

建议在重要项目中咨询专业设计人员，根据具体需求进行定制化选择
