一、U型钢走线架概述

U型钢走线架是以U型钢材为主体结构的综合布线支撑系统，广泛应用于数据中心、通信机房等场景。

其截面呈U型设计，兼具高强度与轻量化特性，可承载电缆、光缆及管道等线路，具备模块化组装、空间利用率高等优势，

是现代智能化布线工程的核心基础设施。

二、U型钢走线架安装方法详解

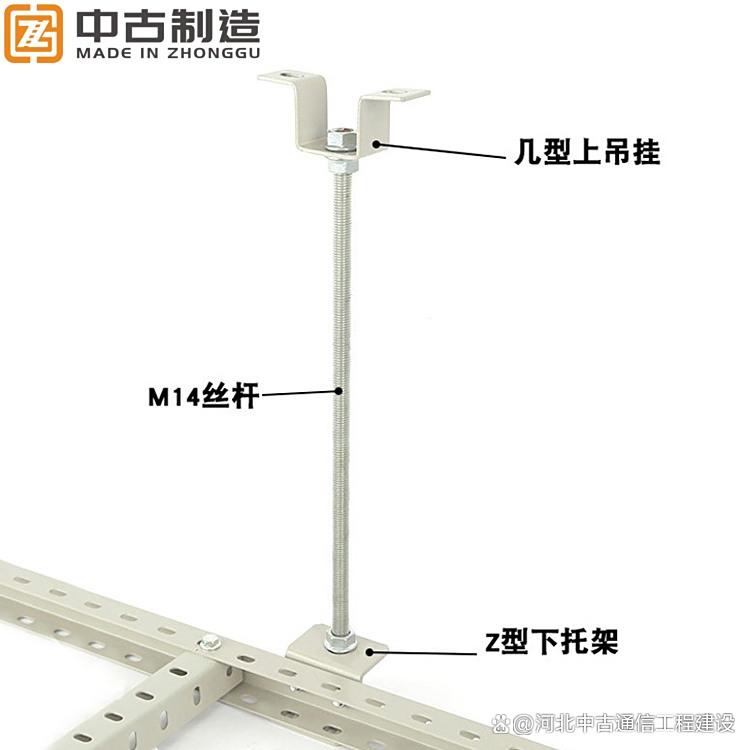

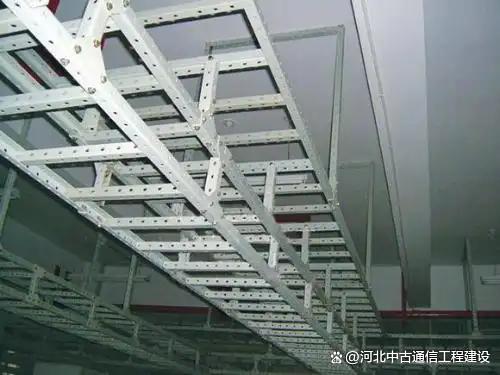

1. 丝杆吊装法

• 适用场景：层高≥3m的机房或需垂直布线的区域

• 安装步骤：

1. 根据设计图纸定位吊点，在天花板钻孔安装膨胀螺栓；

2. 将丝杆下端与U型钢走线架侧耳通过螺母固定，上端使用吊挂件连接膨胀螺栓固定；

3. 使用水平仪调整走线架水平度，误差需≤2mm/m；

4. 重复安装相邻单元，确保整体平直度与承重均匀。

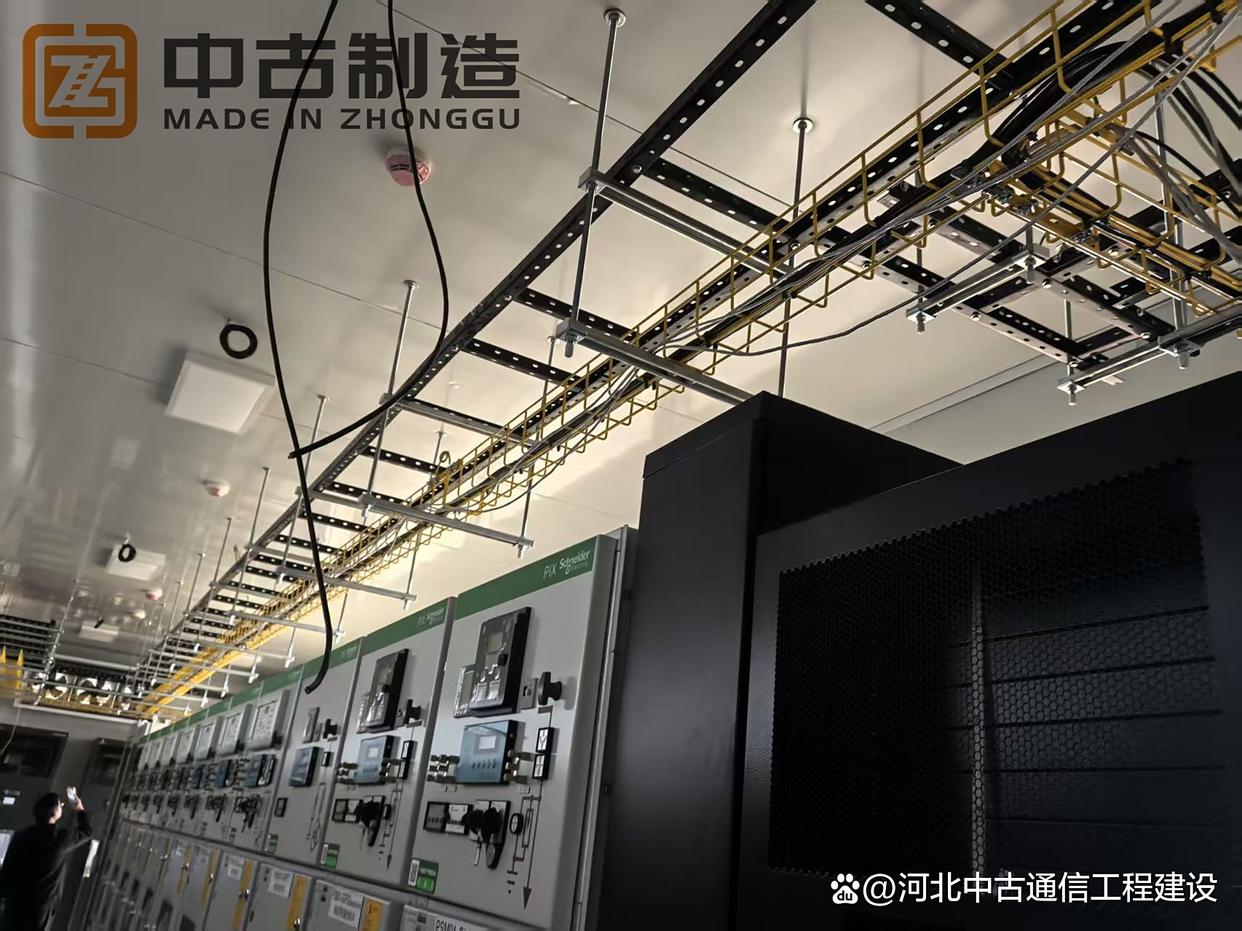

2. 双层吊装法

• 适用场景：高密度布线或需分层管理的场景

• 安装步骤：

1. 上层走线架采用丝杆吊装法固定于天花板；

2. 下层走线架通过立柱与上层连接，立柱间距≤1.5m；

3. 每层走线架间预留≥300mm检修空间，并设置爬梯；

4. 通过层间绑扎带实现线路分层固定，避免交叉缠绕。

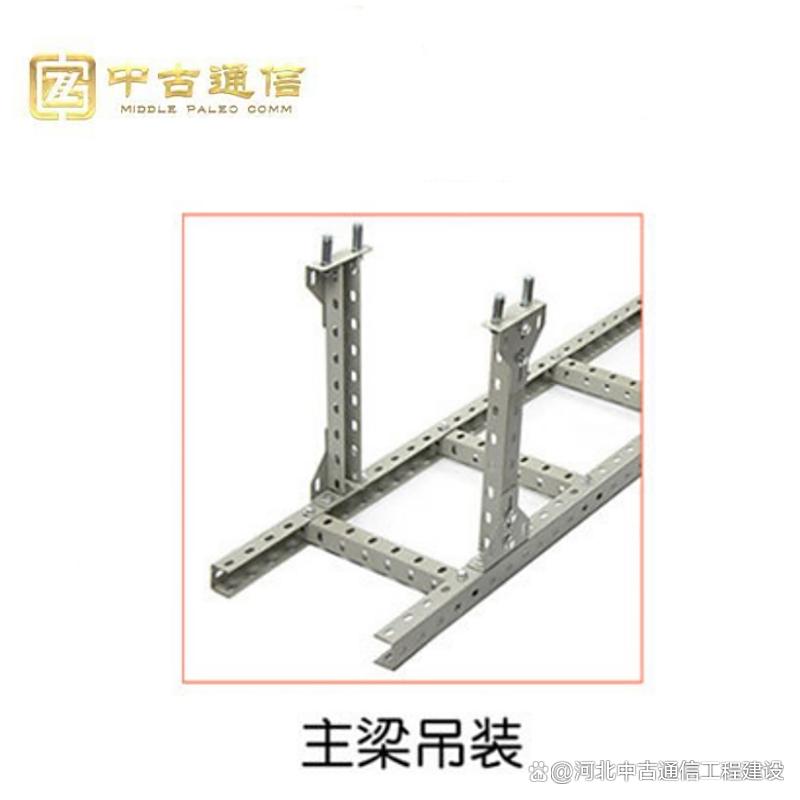

3. 主梁吊装法

• 适用场景：大跨度（＞6m）或重型线路承载需求

• 安装步骤：

1. 安装H型钢主梁作为承重骨架，两端固定于墙体预埋件；

2. 在主梁下方焊接U型钢走线架吊挂支架，间距≤800mm；

3. 走线架单元通过卡扣式连接件与支架快速装配；

4. 主梁需进行负载测试，确保挠度变形＜L/200（L为跨度）。

4. 支撑安装法

• 适用场景：地面或墙体的安装固定

• 安装步骤：

1. 在墙面或地面安装L型支撑架，采用化学锚固螺栓固定；

2. 将U型钢走线架嵌入支撑架卡槽，调整水平后锁紧；

3. 每1.5m增设一组斜撑支架，增强抗侧向力能力；

4. 走线架末端需安装防撞护角，避免人员磕碰。

三、安装方法的重要性

规范化的U型钢走线架安装直接关系到线路系统的安全性与运维效率：

1. 结构稳定性：错误的吊装间距或支撑强度不足可能导致走线架变形，引发线路短路或断裂；

2. 散热效能：双层吊装时若未预留足够通风间隙，会加速线缆老化；

3. 扩展灵活性：模块化安装方法便于后期扩容，降低改造成本；

4. 安全合规：符合《综合布线系统工程验收规范》（GB50312-2016）的安装标准，避免法律风险。

掌握上述安装方法不仅能提升工程质量，更能通过标准化操作缩短工期、减少材料损耗，为智慧化基础设施提供可靠支撑。
