通信机房走线架作为综合布线系统的核心支撑结构，其本质是一种模块化金属框架系统，

主要用于承载、管理和保护各类通信线缆（如光纤、双绞线、同轴线等）。在现代化机房中，

走线架不仅承担着物理支撑功能，更是实现线缆有序敷设、散热优化、维护便捷的关键基础设施。

其典型结构由主梁、横撑、吊挂件等组件构成，通过标准化设计可适应不同机房的空间布局需求。

根据行业标准YD/T 5131-2005《通信设备安装工程施工及验收规范》，

走线架需具备承重强度高、阻燃耐腐蚀、可扩展性强等特性，并需与机柜、配线架等设备形成有机整体。

规范化的走线架安装能有效避免线缆缠绕、信号干扰等问题，为通信系统的稳定运行提供物理层保障。

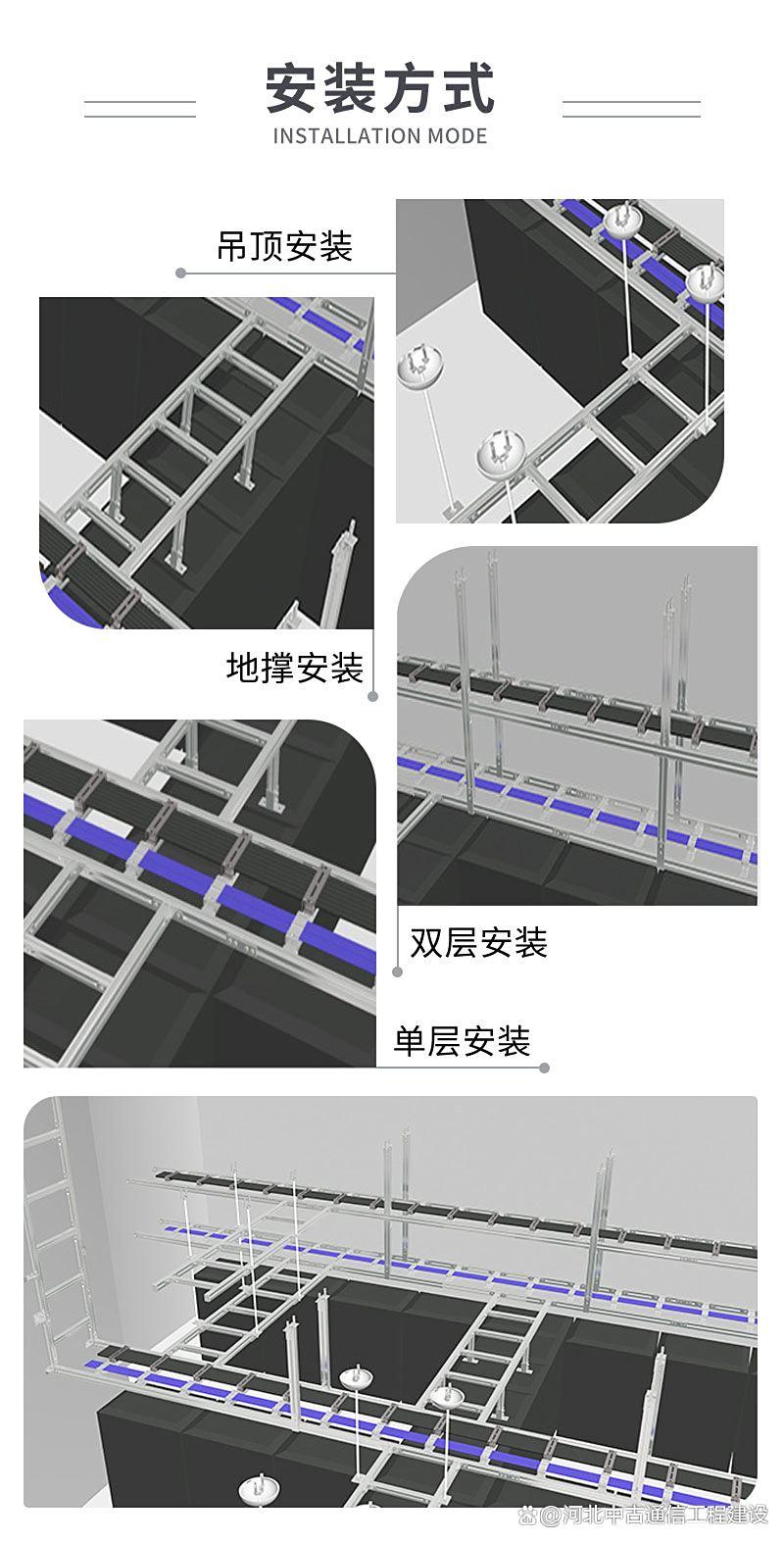

在通信机房走线架的安装过程中，吊顶安装、机柜支撑安装和地面支撑安装是三种主流方式，

每种方式均需遵循相对应的规范以确保系统可靠性。

1. 吊顶安装
适用于层高充足（建议≥3.5米）且需隐藏线缆的场景。施工时需先确认天花板承重能力（≥80kg/m²），

使用膨胀螺栓固定主梁至钢结构或混凝土顶面，间距不超过1.5米。横撑采用可调式吊杆连接，

确保与主梁垂直度偏差＜2°。需注意避让消防管道、空调风管等设施，并预留检修通道。

此方式优势在于节省地面空间，但需定期检查吊杆防锈涂层及连接件松动情况。

2. 机柜支撑安装
适用于高密度机柜布局的机房。安装时需在机柜顶部焊接L型支架或使用专用连接件，

走线架主梁与机柜顶盖平行安装，跨距不宜超过2米。相邻机柜间的走线架需通过接地铜带实现等电位连接，

避免电磁干扰。关键要求包括：机柜垂直度偏差≤3mm/m，走线架与机柜接触面需加装防震胶垫。

此方式便于机柜与走线架同步维护，但需确保机柜安装强度达标。

3. 地面支撑安装
常见于无吊顶或重型线缆敷设场景。采用镀锌钢立柱作为支撑基础，立柱底部通过化学锚栓固定于地面，

间距根据走线架负载计算确定（一般1.2-1.8米）。立柱需使用水平仪校准，垂直度偏差≤1.5mm/m。

走线架主梁与立柱间采用防松螺栓连接，重型区域需增加斜撑加固。此方式承重性能优异（单层承重可达300kg/m），

但需注意立柱防雷接地处理，并避免阻挡机房冷通道。

每种安装方式均需严格遵循《通信机房基础设施设计规范》GB 50174-2017的相关条款，

施工前应进行荷载计算和抗震评估，确保与机房整体结构兼容。

走线架安装完成后，需通过三维度检查确保系统可靠性：首先进行水平校准，使用激光水平仪检测主梁整体水平度，

偏差需控制在±2mm/m以内，横撑间距误差不超过±5mm；其次测试稳固性，通过施加50kg静载（模拟线缆重量）观察结构变形，

持续24小时后无永久性形变为合格，同时检查所有螺栓扭矩值是否符合设计要求（如M10螺栓需达40-50N·m）；最后评估环境适配性，

包括走线架与机柜间距（≥0.8m便于维护）、与强电线路的安全距离（≥30cm）、以及消防喷淋头与线缆的垂直距离（≥0.5m）。

此外，需重点检查接地电阻值（≤4Ω）和防雷连接点导通性，确保符合YD/T 5131-2005标准。所有检测数据应记录在《走线架安装验收报告》中，

作为机房基础设施档案的重要组成部分。 通信机房走线架的规范化安装是保障通信系统稳定运行的基础环节。

通过科学选择吊顶、机柜支撑或地面支撑等安装方式，并严格执行水平校准、稳固性测试及环境适配性检查，可显著提升线缆管理效率与设备可靠性。

实践表明，符合GB 50174-2017标准的走线架系统能有效降低信号干扰风险，延长线缆使用寿命，

同时为机房扩容和维护提供便利。未来随着5G及边缘计算技术的普及，模块化、智能化的走线架设计将成为行业发展的必然趋势，

而当前建立的标准化安装流程与验收体系，将为新一代通信基础设施的部署奠定坚实基础
