网格桥架转弯接头介绍

一、 产品概述
网格桥架转弯接头，是网格桥架系统中的一个关键连接部件，专门用于改变电缆敷设的方向。当桥架线路需要转角时（如围绕柱子、墙角或改变机房布局），它确保了线路的平滑、连贯和专业化过渡。

二、 核心特点

1. 优质材质：

• 镀锌钢：这是最常见的选择，提供良好的防锈和防腐性能，适用于大多数室内环境。

• 304不锈钢：对于高腐蚀性环境（如化工、沿海、食品加工厂），会采用不锈钢材质，防腐等级更高。




• 表面光亮美观：

• 这不仅关乎美观，更体现了其优良的表面处理工艺（如电镀锌、热浸镀锌、电解抛光等），

• 光滑的表面能有效防止刮伤电缆外皮，便于清洁。

• 安装便捷：

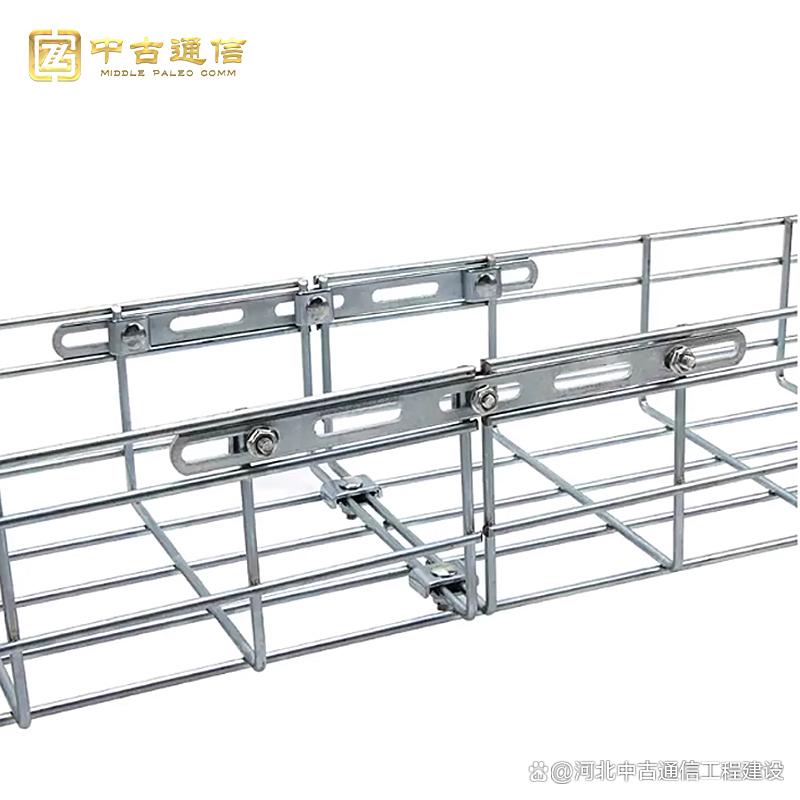

• 连接件：通常采用专用的安装连接加强条、螺栓螺母或带凸缘的连接片，无需特殊工具，

• 即可将转弯接头与直通桥架牢固固定，大大节省安装时间和人力成本。

• 模块化设计：与整个网格桥架系统完美匹配，实现真正的模块化安装。

三、 主要类型

转弯接头根据转弯角度和方向，主要分为以下几种：

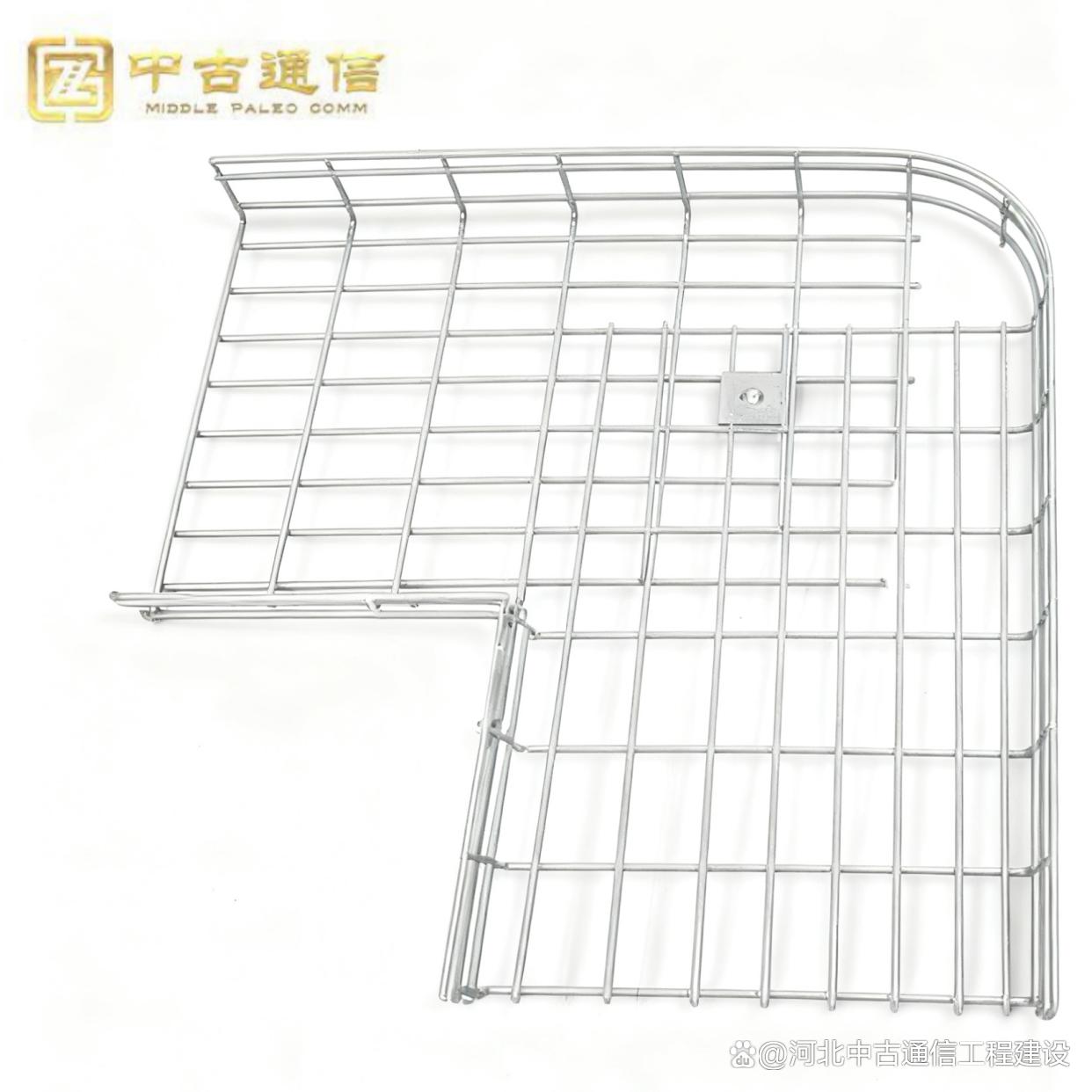

1. 水平90度弯头：最常用的类型，用于在同一水平面内进行直角转弯。

2. 水平45度弯头：用于实现更平缓的转弯，或组合成其他角度的转弯（如两个45度弯头可组成一个90度弯头）。

3. 垂直上弯头：使桥架从水平方向向上抬升并转弯，用于穿越障碍或改变布线高度。

4. 垂直下弯头：使桥架从水平方向向下沉降并转弯。

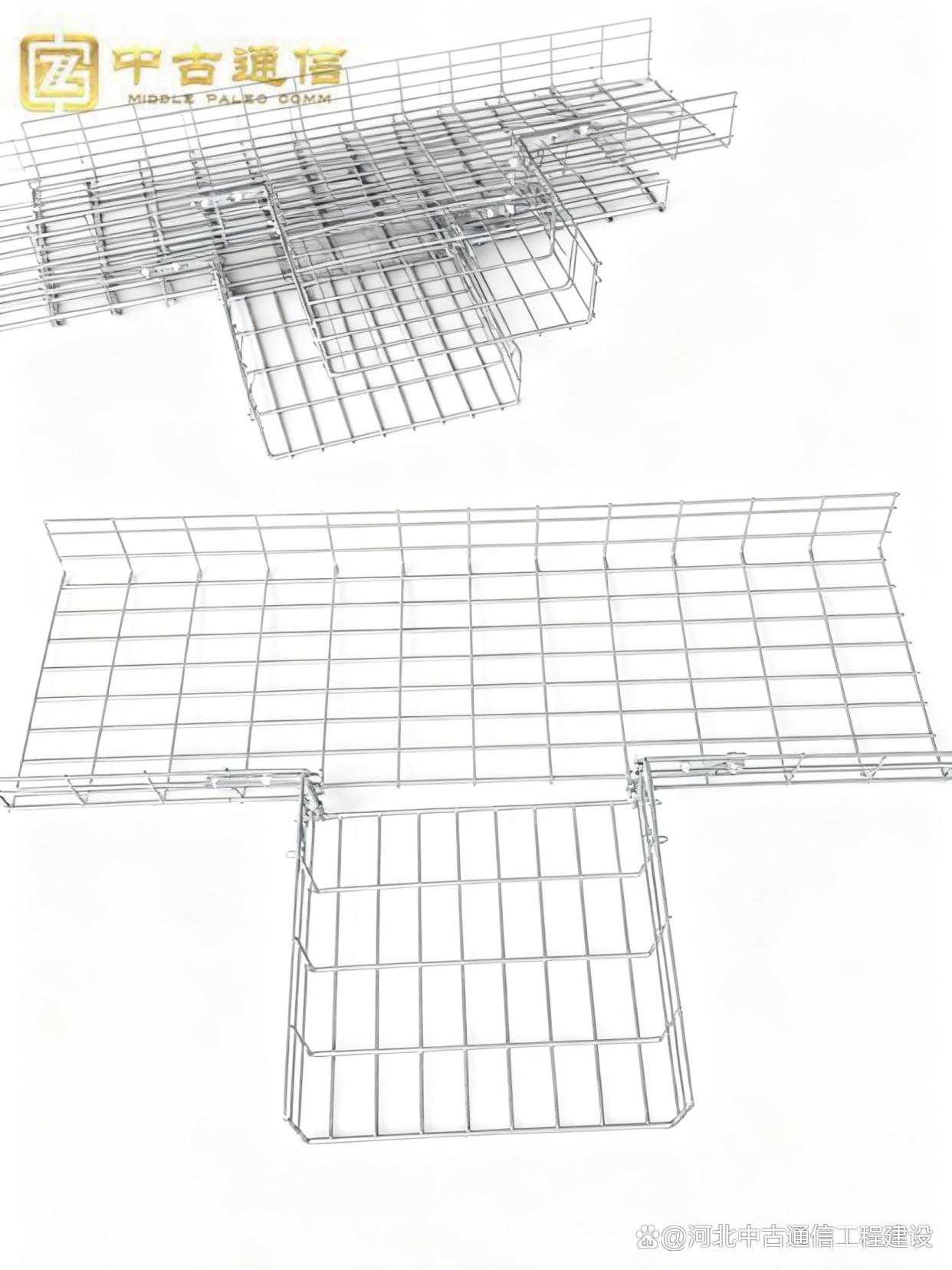

5. 三通/四通：虽然不完全是“转弯”，但属于连接件家族，用于线路的分支和汇合。

四、 核心优势

• 保护线缆：圆滑的转弯半径避免了电缆在直角处被过度弯折，减少了对线缆的机械应力和信号传输损耗。

• 高通透性：网格结构利于线缆散热，并且方便从任意点进行后期维护、增减或检查线缆。

• 结构轻便：相比实体板材的桥架，网格桥架及其弯头重量更轻，降低了安装强度和支架的负荷。

• 美观整洁：使整个布线系统看起来规整、专业，提升了机房或车间的基础设施形象。

总结：

网格桥架转弯接头是一个虽小但至关重要的组件。它确保了电缆布线系统在方向改变时的功能性、安全性和美观性。

选择与桥架主体相同材质和工艺的转弯接头，是保证整个系统寿命和稳定性的关键。
