一、 核心原则：安全第一，规划先行

1. 承重计算是基础：在安装前，必须根据未来5-10年可能布放的线缆（光纤、电源线、网线等）总重量，加上施工和维护时的动态荷载，计算出走线架的总承重需求。以此为依据选择相应规格的U型钢、丝杆及支撑件。

2. 路径规划要合理：走线架应避开通风管道、消防喷淋头等设施。与强弱电桥架并行时，需保持规范要求的间距，必要时加装隔板。

3. 与厂家的前期沟通：正如您所说，务必与厂家技术人员沟通。他们最了解自己产品的特性、连接件的承重极限以及最优的安装建议。

二、 安装方法详解与加固要领

1. 丝杆吊装（适用于层高充足场景）

这是机房和楼道中最常见的安装方式，充分利用顶部楼板的承载力。

• 吊装形式：

• 单层吊装：最常用。直接用吊挂件和丝杆将主梁吊装于楼板。

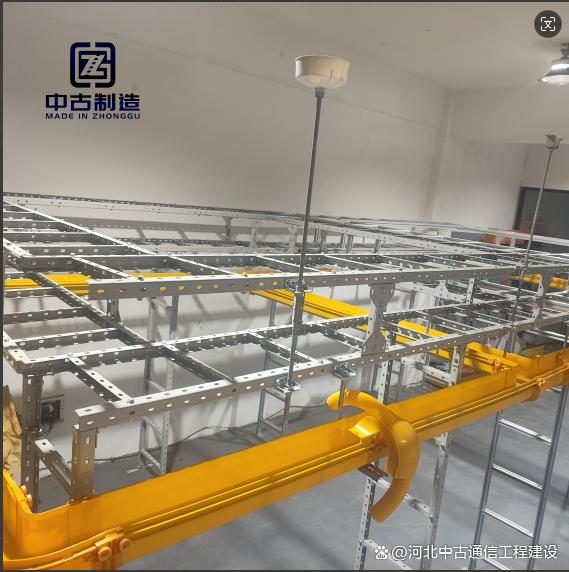

• 双层吊装：当需要安装上下两层走线架时，可采用“Z”型吊架或增加一层吊装结构，将第二层架体吊装于第一层下方或独立吊装。关键点：两层架体的荷载应独立计算，避免下层过重导致整体失稳。

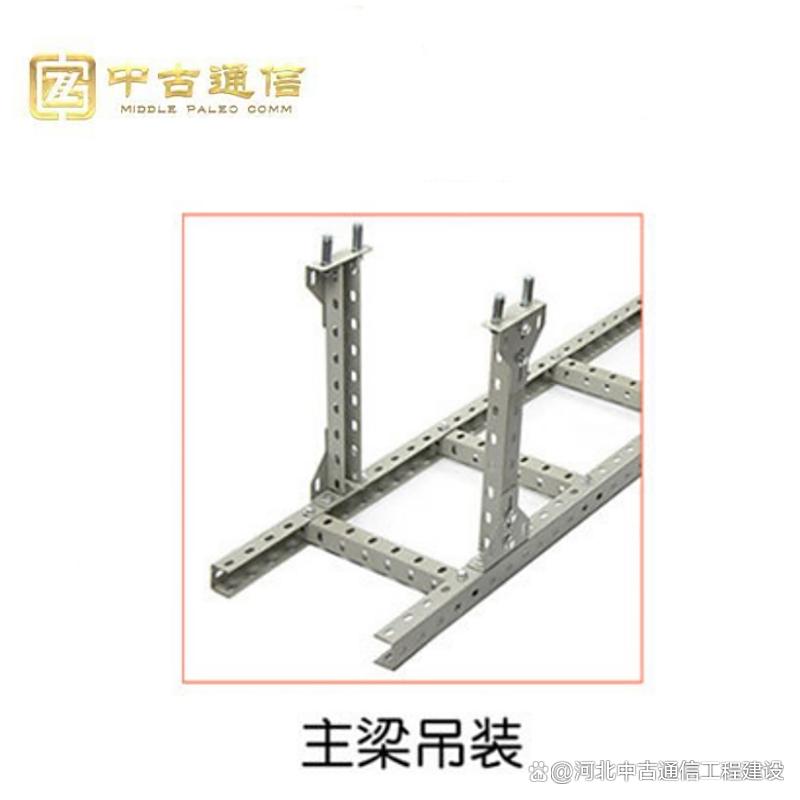

• 主梁吊装：指的是吊点直接作用于走线架的主承重梁上，而非走线架的侧面。这是最稳固的吊装方式。

• 加固要领：

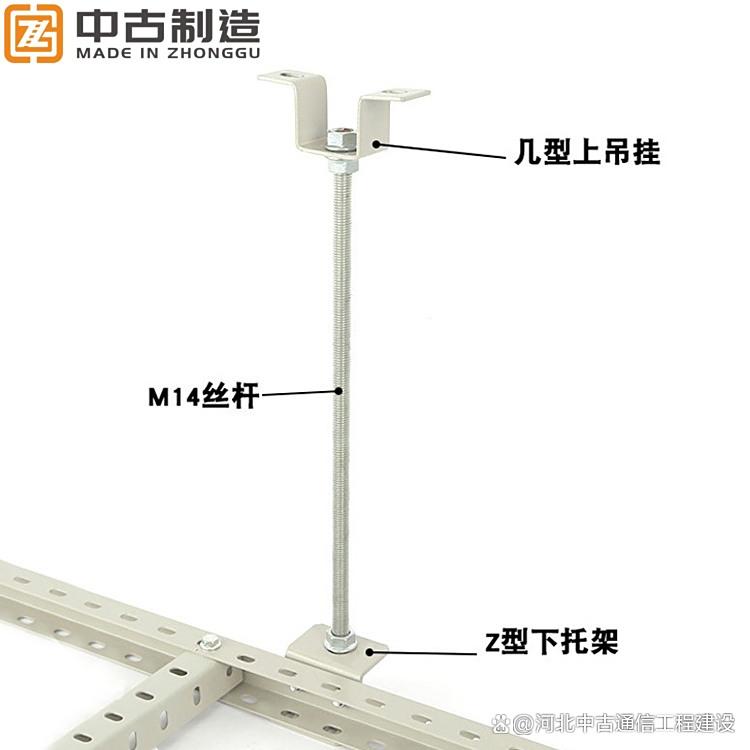

• 丝杆规格：必须使用全牙通丝杆，直径通常不小于Φ8mm，重载场景需使用Φ10mm或Φ12mm。

• 垂直度：所有丝杆必须保持垂直，倾斜的丝杆会形成侧向分力，降低承重能力且不美观。

• 膨胀螺栓/爆栓选择：楼板顶吊装必须使用高品质的内迫式膨胀螺栓或化学锚栓，尤其是在承重梁上安装时。严禁使用廉价的塑料胀塞。

• 吊装间距：根据承重计算确定，常规间距为1.5米至2米。在拐角、接头和重载区域应适当加密（如1.2米）。

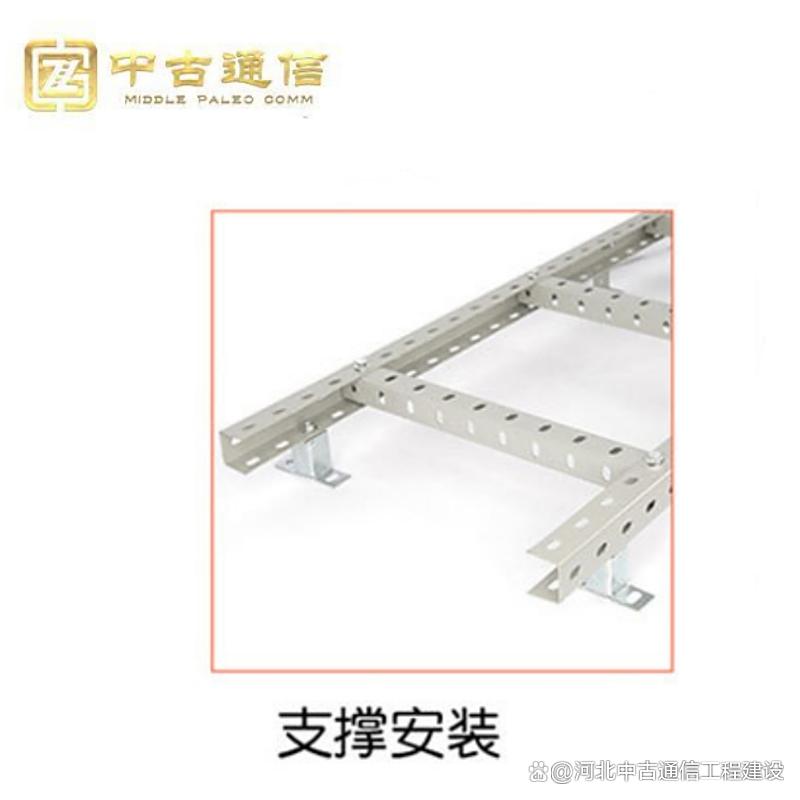

2. 支撑安装（适用于层高不足或无吊顶场景）

当顶部无法吊装时，支撑安装是完美的解决方案。

• 支撑形式：

• 墙面支撑（主梁支撑）：通过三角支撑臂或L型支架，将走线架的一端或整体固定在侧墙上。这是最常用的支撑方式。

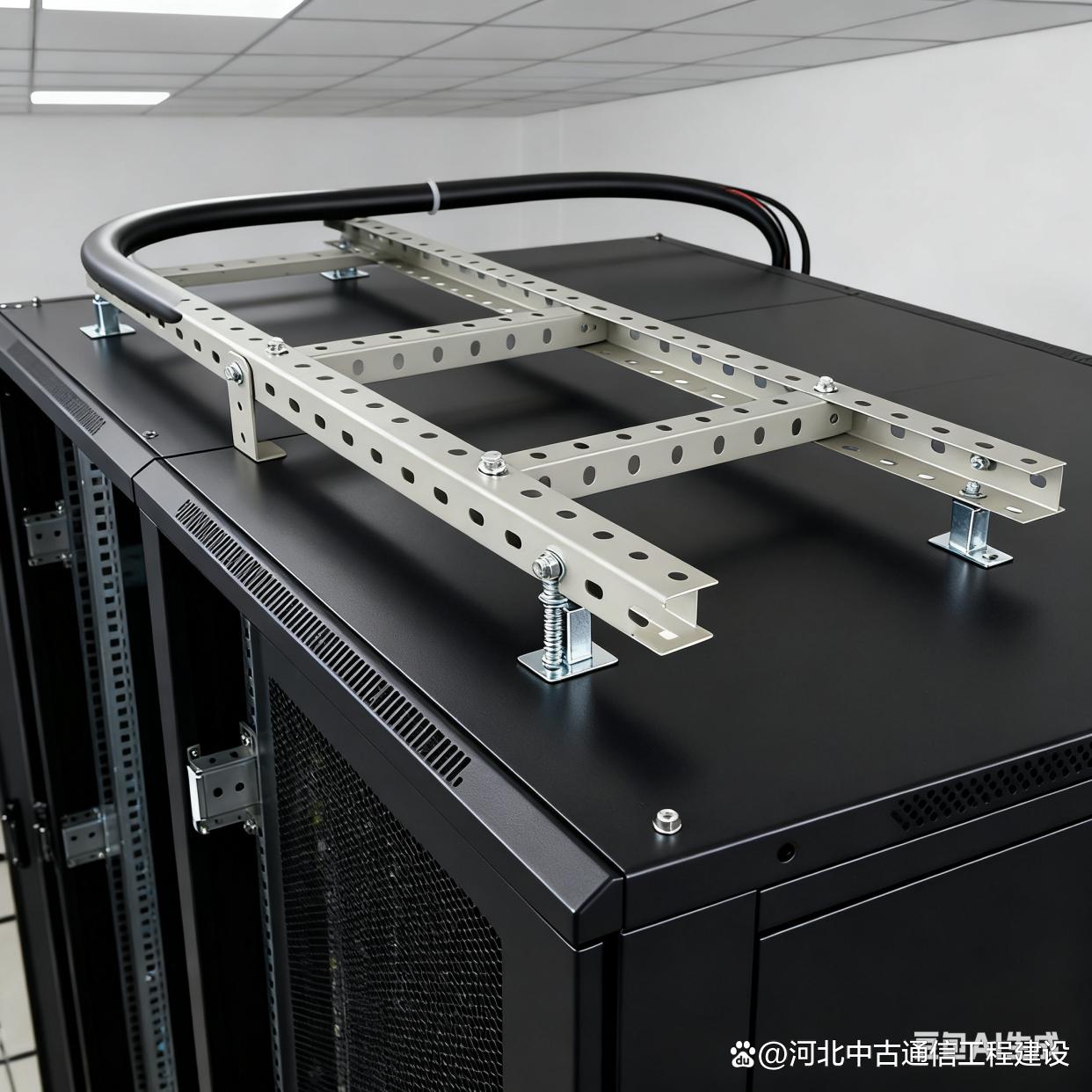

• 机柜上方支撑：通过支撑柱，将走线架直接架在成排机柜的顶部。优点是安装便捷，与机柜一体；缺点是会将荷载传递到机柜上，且不利于机柜顶部的散热。需确保机柜承重能力足够。

• 地面支撑：通过立柱和底座，直接从地面升起支撑走线架。适用于无墙、无顶可依的开放空间。

• 加固要领：

• 墙面支撑的固定：必须固定在承重墙或实体梁柱上。在石膏板墙、彩钢板上安装是极度危险的。使用高强度的金属膨胀螺栓。

• 三角支撑原理：墙面支撑应尽量采用三角结构，三角形的稳定性远高于简单的L型悬臂。支撑臂与墙面的夹角越大，承重能力越强。

• 支撑间距：同样需要根据承重计算，通常比吊装间距更小，建议1.2米至1.5米。

• 地面支撑的稳定：地面支撑柱的底座必须足够大且牢固地固定在地面上。对于较高的走线架，应考虑在支撑柱之间加装横向拉杆，形成稳定的框架结构。

三、 保证牢固的通用关键细节

无论采用哪种方法，以下细节决定了最终的牢固程度：

1. 连接件的紧固：

• 所有螺丝、螺母必要时可使用配套的防松垫圈（橡胶垫圈、防松垫圈），并用力矩扳手拧紧至规定扭矩，防止因震动而松动。

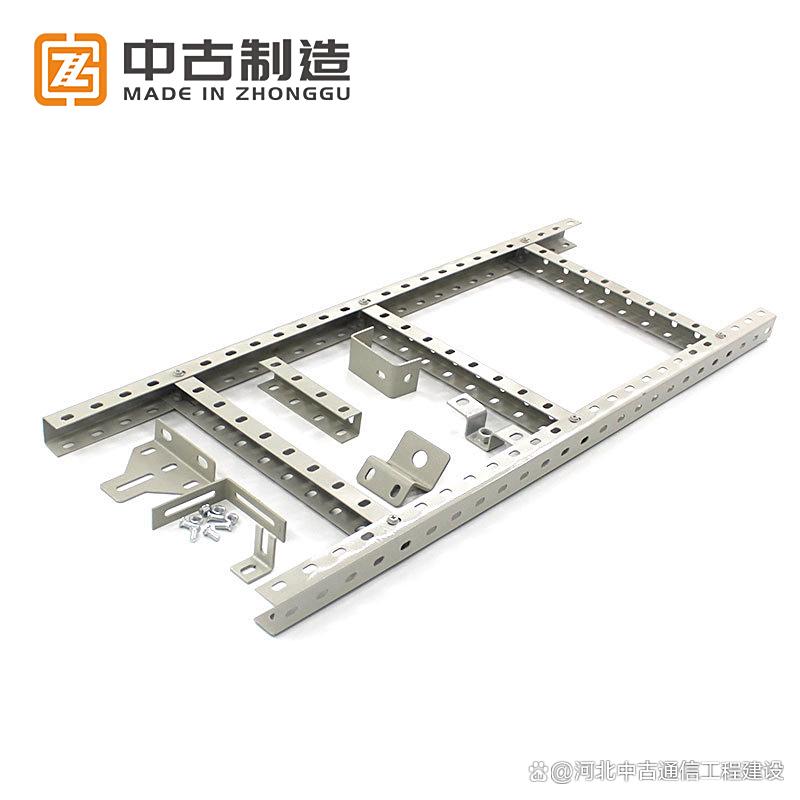

• U型钢之间的连接应使用配对的对接块（直连接件），确保接缝处强度。

2.整体接地与防腐：

• 所有走线架部件必须通过接地线连成一体，并可靠接入机房的接地汇流排，防止静电和雷击危害。

• 在潮湿、腐蚀性环境中，应选用热镀锌或不锈钢材质的走线架和配件。




3.水平与直线度

安装过程中要频繁使用水平尺和激光标线仪，确保走线架安装横平竖直。不平整的架体不仅不美观，还会产生不均匀的应力，影响长期稳定性。

总结：如何安装更牢固？

1. 选对方法：层高足，优选丝杆吊装；层高低，合理使用墙面或地面支撑。

2. 算清荷载：不凭感觉，科学计算，为选型和间距提供依据。

3. 用好材料：拒绝“山寨”配件，选用高强度丝杆、优质膨胀螺栓和防松紧固件。

4. 注重细节：垂直、水平、扭紧、接地，一个都不能少。

5. 专业咨询：安装前与厂家沟通，利用他们的专业经验规避风险。

遵循以上规范，安装U型钢走线架不仅仅是一个线缆的承载平台，更是为一个坚固、可靠、为未来网络扩展打下坚实基础的基础设施。
